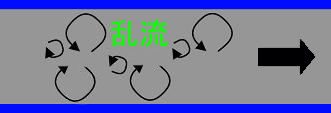

ホース内をある程度の速度で水が流れるとき，ホース内壁部と中心部の水分子が激しく入り乱れながら流れる，すなわち「乱流」状態にあります。また、ホースに水を流すと、そこに水とホースの間には摩擦が生じ、水の流れを妨げます。そのため、ポンプによって勢いよく送られた水も、ホース内を流れていくうちに勢いは衰えてゆきます。
ホース摩擦抵抗の大部分は，この乱流運動と摩擦に起因します。屋内消火栓やスプリンクラーは加圧した水を飛ばし消火するため、該当機器に至るまでに水の勢いが失われては、その役割を果たすことが出来ません。そこで、どの程度の加圧水を、どの程度の口径のホースに送れば、支障をきたすことなく水を送れるか調べます。機器に必要な圧力は、屋内消火栓で0.17MPa
スプリンクラーで0.1MPaなど法で決まっています。 |
|
|
|
 |
| つまり流量や噴口径が変わるたびに上記の式により、降下圧を求めます。
|
 |
 |
 |

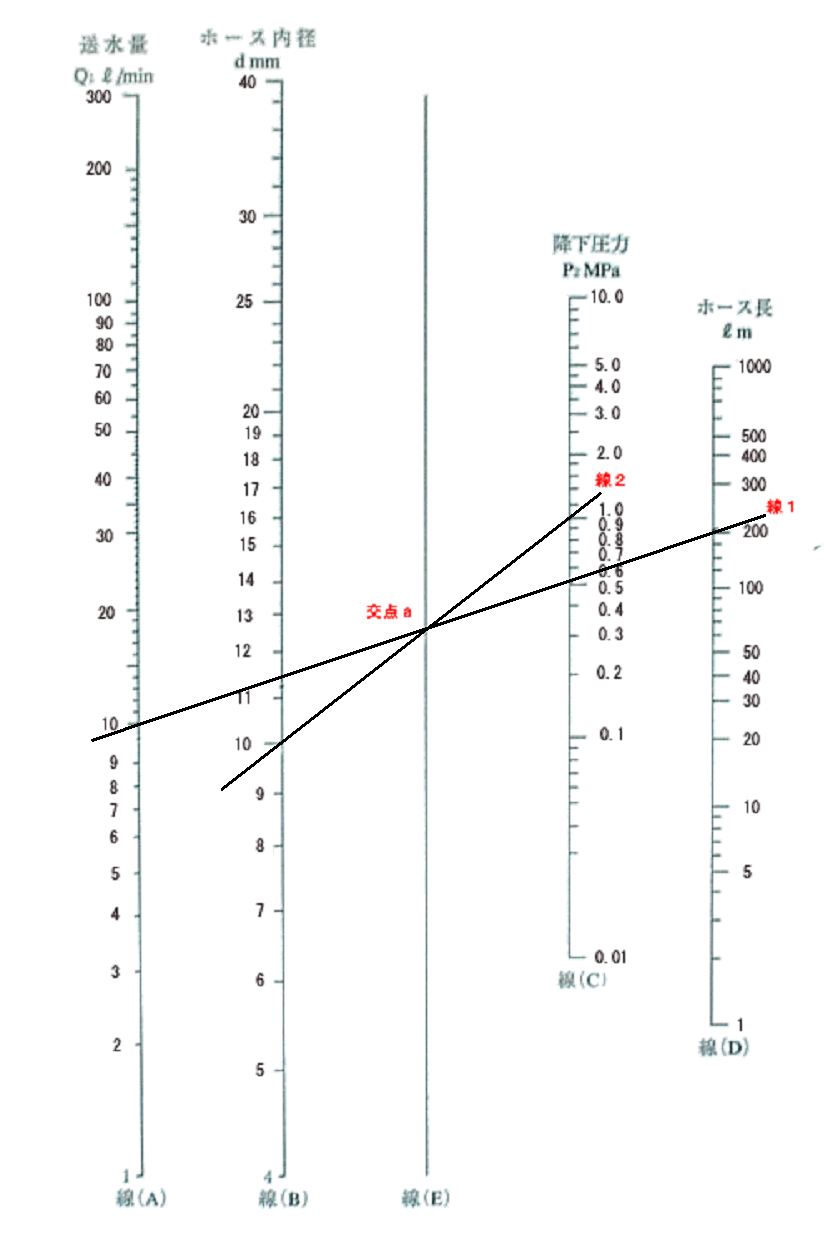

送水量を線(A)、ホース内径(mm)を線(B)、降下圧力(MPa）を線(C)、ホース長さ(m)を線(D)、
中央線を線(E)とすると、線(A)線(D)に線（１）を引き、線(E)との交点aと線(B)とで線（２）を引き、
その延長線の線(C)との交点が求めるものであります。
（例） 送水量＝10Ｌ/min ホース長さ＝200ｍ ホース内径＝10ｍｍの時の降下圧力は。
（解） 図のごとく線を引きますと0.1MPaが求められます。 |
ホース１００mあたりの摩擦抵抗 (MPa)
| 流量 ホース内径 |
8.5 |
10 |
13 |
16 |
19 |
| 5 L/min |
0.27 |
|
|
|
|
| 10 |
1..90 |
0.48 |
0.13 |
|
|
| 15 |
2.450 |
1.09 |
0.29 |
0.10 |
|
| 20 |
|
1.93 |
0.52 |
0.18 |
|
| 25 |
|
3.02 |
0.81 |
0.28 |
0.12 |
| 30 |
|
|
1.17 |
0.41 |
0.17 |
| 35 |
|
|
1.59 |
0.56 |
0.24 |
| 40 |
|
|
2.08 |
0.74 |
0.31 |
| 45 |
|
|
2.62 |
0.93 |
0.39 |
| 50 |
|
|
3.25 |
1.15 |
0.48 |
| 55 |
|
|
|
2.39 |
0.49 |
| 60 |
|
|
|
1.66 |
0.70 |
| 65 |
|
|
|
1.85 |
0.72 |
| 70 |
|
|
|
2.26 |
0.95 |
| 75 |
|
|
|
2.60 |
1.10 |
| 80 |
|
|
|
2.96 |
1.25 |
| 85 |
|
|
|
3.43 |
1.45 |
| 90 |
|
|
|
|
1.58 |
| 95 |
|
|
|
|
1.76 |
| 100 |
|
|
|
|
1.95 |
| 110 |
|
|
|
|
2.36 |
| 120 |
|
|
|
|
2.81 |
| 130 |
|
|
|
|
3.30 |
| 140 |
|
|
|
|
|
| 150 |
|
|
|
|
|
|
